EAM-17VE Sampling Console

Konsol EAM-17VE adalah konsol isokinetic source sampler yang memiliki fitur lengkap dengan tampilan yang compact dan tampilan control digital sistem. Konsol ini biasa digunakan untuk Method 17 US EPA, namun tidak menutup kemungkinan untuk digunakan untuk Method lain. Memiliki kemudahan dalam penggunaannya. Dibantu para ahli yang turut mendesain, Konsol EAM-17VE ini memiliki berbagai fitur yang anda inginkan dan keandalan yang anda butuhkan. Dengan tampilan layar digital dan tombol control yang mudah dipahami, hal ini membuat penggunaan alat menjadi lebih praktis.

Fitur dan Keunggulan:

1. Dry Gas Meter yang presisi.
2. Tampilan konsol digital yang lengkap dan mudah untuk dipahami.
3. Pengoperasian dan perawatan yang mudah.
4. Casing yang simpel, kokoh dan memiliki konsep seperti koper untuk membawa alatnya.
5. Sambungan pompa yang unik.
6. Casing depan dan casing utama yang dapat dilepas.
7. Soket termokopel yang berkode warna berbeda.
8. Manometer digital yang memudahkan dalam pembacaan.
9. Timer pada tampilan digital yang lebih praktis dalam pembacaan serta penggunaan.


Spesifikasi :
Dry Gas Meter : Indeks numerik SK25EX yang mudah dibaca. Kapasitas flow maksimum 70 lpm approx, 9999.9999 meter kubik, dengan resolusi 0,002 liter.
Pompa Sampel : Diafragma dual head, 24V DC, 18 LPM, 15 inch Hg, dan aliran bebas 70 LPM.

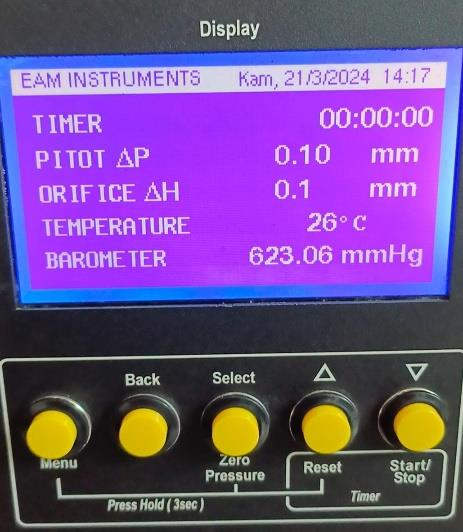

Tampilan Panel : LCD Digital Transflektif dengan lampu latar kontras yang dapat disesuaikan.
Jack Termokopel : Terdapat 5 termokopel type-K standar untuk menampilkan suhu.
Vacuum Gauge : Pengukur vakum skala ganda, 0-30 inHg / 0-100kPa.
Umbilical Chord : Jalur sampel line = Stainless Steel 1/2 Quick connect
Daya : Standar 120V/60Hz; 240V/50Hz opsional.
Dimensi : Panjang 455 mm x Lebar 265 mm x Tinggi 560 mm.
Berat : 16 kg

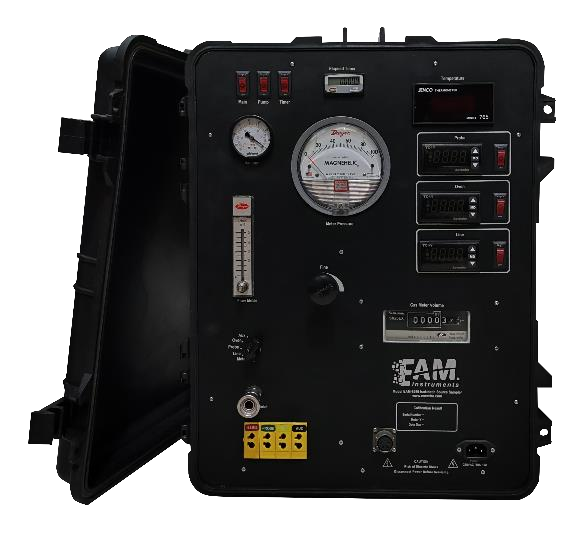

EAM-26SI Sampling Console

Konsol EAM-26SI adalah Konsol dengan spesifikasi penggunaan untuk Method 26 / SNI HCL-HF. Konsol ini memiliki fitur lengkap yang diperlukan sesuai penggunaannya. Dengan para ahli yang turut ikut serta dalam mendesain konsol ini, sehingga memiliki kemudahan bagi penggunanya. Konsol ini memiliki berbagai macam fitur yakni, kontrol suhu probe, oven dan line. Pengukur vakum, pengukur manometer menggunakan magnehelic, flow
meter, dan katup aliran udara yang mana penutup kontrolnya terdapat dua jenis yaitu, coarse dan fine.

Fitur dan Keunggulan

1. Dry Gas Meter yang presisi.
2. Tampilan Konsol yang lengkap dan memudahkan.
3. Pengoperasian dan perawatan alat yang mudah.
4. Casing yang simple, kokoh, dan memiliki konsep seperti koper untuk membawa alatnya.
5. Soket termokopel yang berkode warna berbeda.
6. Tampilan suhu yang jelas dan memudahkan pembacaan dan pencatatan.
7. Manometer analog yang memudahkan pembacaan.
8. Vacum Pump tertanam dalam konsol

Spesifikasi :
Gas Meter : Indeks numerik SK25EX yang mudah dibaca. Kapasitas flow maksimum 70 lpm approx, 9999.9999 meter kubik, dengan resolusi 0,002 liter.
Volume Meter : Penghitung numerik pembacaan langsung dengan kapasitas 9999.999 meter kubik.
Kontrol Suhu : Pengontrol solid-state digital dengan relai eksternal relai daya solid-state, rentang suhu -50° C hingga 1200° C , Daya 220VAC/5A.
Display Suhu : Layar LCD merah 3 ½ digit, kisaran-105° C hingga 1372° C, dengan 5-channel selector switch.
Flow Meter : Flowmeter, range 1-5 LPM air.
Amphenol Connector :
Electrical: 5 pin circular connector
Sample Line: (3/8 inch) quick connects
Thermocouples: Type K standard size
Dimensi : Panjang 455 mm x Lebar 265 mm x Tinggi 560 mm.
Daya : Standar 120V/60Hz; 240V/50Hz opsional.
Berat : 16 kg

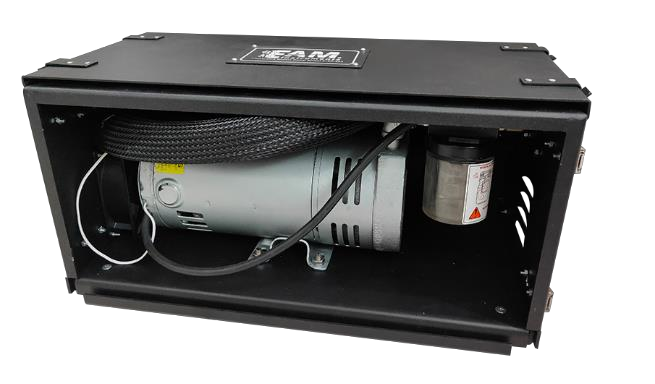

Methode 5 Pump Assembly

Pompa dengan baling-baling yang mampuberputar dengan tegangan tinggi. Pemasangan pompa yang mudah dan kokoh memungkinkan tingkat vakum yang lebih tinggi dan menjaga dari hal kebocoran. Hal ini dapat memberikan perlindungan terhadap pompa agar lebih baik dan tahan lama. Fabrikasi pompa juga terdapat peredam suara agar mengurangi kebisingan lingkungan dari pompa itu sendiri. Pompa ini juga dirakit sesuai standar industri.

Perakitan listrik pompa dan juga selang, telah kita modif sedemikian rupa guna mempermudah dalam penggunaannya. Menggunakan soket AC 3 pin dan menggunakan bahan pelindung kabel dan selang dengan bahan anti panas. Bahan tersebut tahan panas 0-200ºC.

Spesifikasi :
Perlindungan Thermal : Oke
Operating Voltage : 110/220-240; 115/220-230
Maksimal Vacum : 25.5 inHg
Motor : 1/4 hp, 120/240V 60/50 Hz 4,6/2,3 amp., RPM 1725/1425
Berat : 16 kg
Pelumas : Wick-style

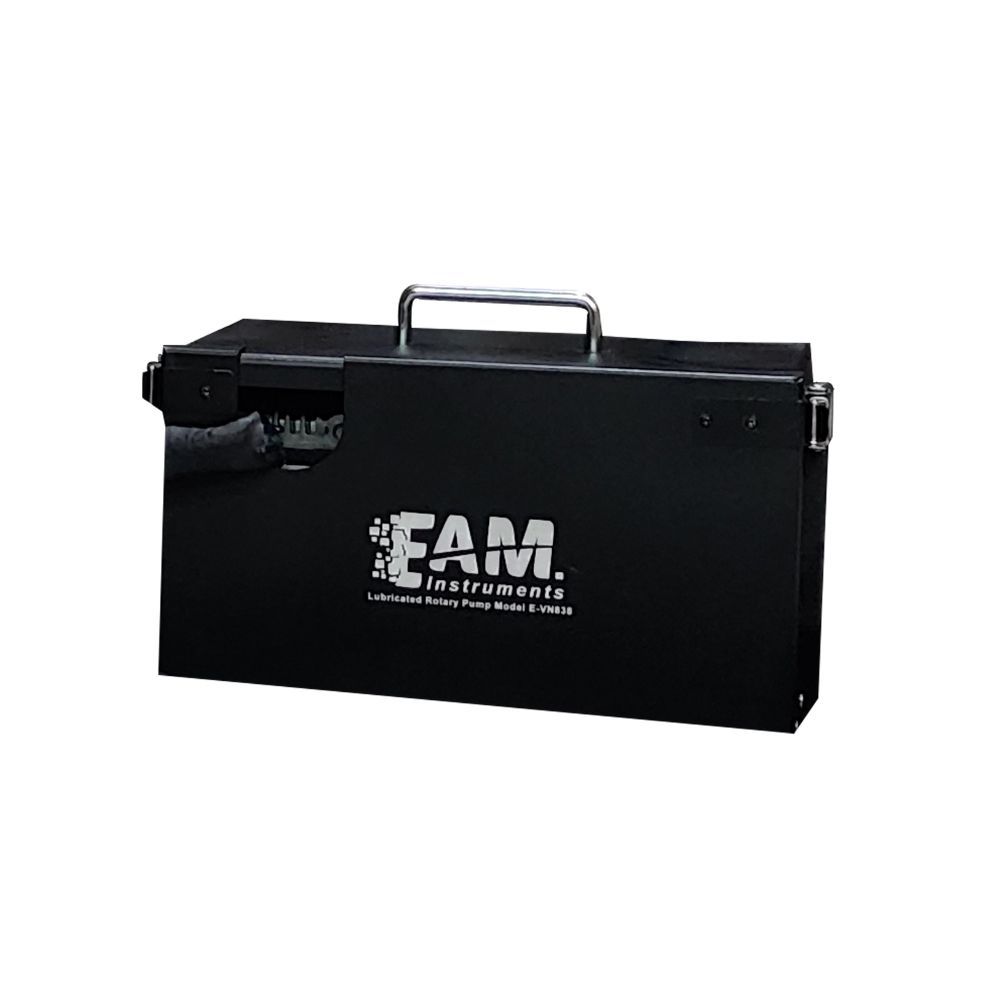

Methode 17 Pump Vacuum Compact

Ukuran pompa vacuum yang sangat compact, sehingga dapat dengan mudah untuk mobilisasi dan transportasi. Perakitan dengan console yang mudah dilakukan, sehingga memberikan kemudahan dan kenyamanan untuk penggunaannya.

Spesifikasi :

1. Flow Rate (max.) : 60 l/min
2. Pressure (max.) : 7.25 psig
3. Ultimate Vacuum (max.) : 27.25 inHg
4. Valve Material Options : FPM
5. Diaphragm Material Options : EPDM
6. Pump Head Material Options : PPS
7. Berat : 7 Kg

Methode 17 Pump Vacuum Compact

Ukuran pompa vacuum yang sangat compact, sehingga dapat dengan mudah untuk mobilisasi dan transportasi. Perakitan dengan console yang mudah dilakukan, sehingga memberikan kemudahan dan kenyamanan untuk penggunaannya.

Spesifikasi :

1. Flow Rate (max.) : 60 l/min
2. Pressure (max.) : 7.25 psig
3. Ultimate Vacuum (max.) : 27.25 inHg
4. Valve Material Options : FPM
5. Diaphragm Material Options : EPDM
6. Pump Head Material Options : PPS
7. Berat : 7 Kg

Pitot

EAM Instrument menyediakan pitot S dengan panjang yang dapat disesuaikan dengan kebutuhan. Pitot yang kami produksi menggunakan bahan stainless steel. Ukuran dan bentuk kita buat sesuai dengan standar pitot S.

Spesifikasi :

1. Flow Rate (max.) : 60 l/min
2. Pressure (max.) : 7.25 psig
3. Ultimate Vacuum (max.) : 27.25 inHg
4. Valve Material Options : FPM
5. Diaphragm Material Options : EPDM
6. Pump Head Material Options : PPS
7. Berat : 7 Kg

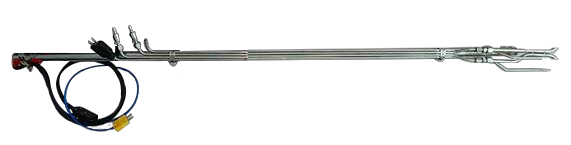

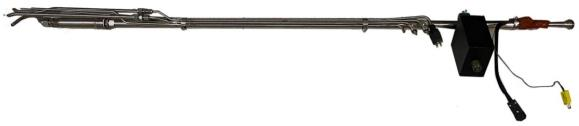

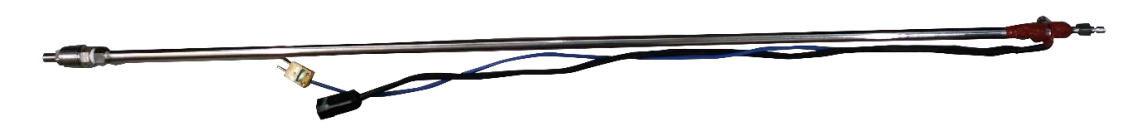

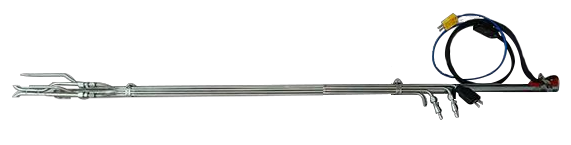

Probe Methode 5

Probe Methode 17

Probe Methode 26

Umbilical

Umbilikal yang kita buat dengan standar industri memudahkan penggunaan dan tidak mudah rusak. Untuk ukurannya kita sedia dengan banyak ukuran yang bervariasi.

Spesifikasi

1. Tersedia ukuran 5 meter, 10 meter, 20 meter, 30 meter.
2. Dilengkapi dengan kabel listrik yang disambung ke konektor amphenol 4 atau 5 pin. Sesuai permintaan.
3. Dilengkapi 6 kabel termokopel untuk standar method 5, 5 kabel termokopel standar method 17 dan 4 kabel termokopel standar method 26 (HCL-HF) dengan socket yang berkode warna berbeda.
4. Dilengkapi saluran sampel inlet dengan quick connect 1/2 inci. Untuk method 26 menggunakan quick connect 3/8 inci.
5. Dilengkapi saluran pitot house dengan quick connect 1/4 inci. Untuk method 26 tidak ada.
6. Dilengkapi saluran orsat line.
7. Dilindungi dengan selubung hitam dan tahan panas 0-200 ºC.

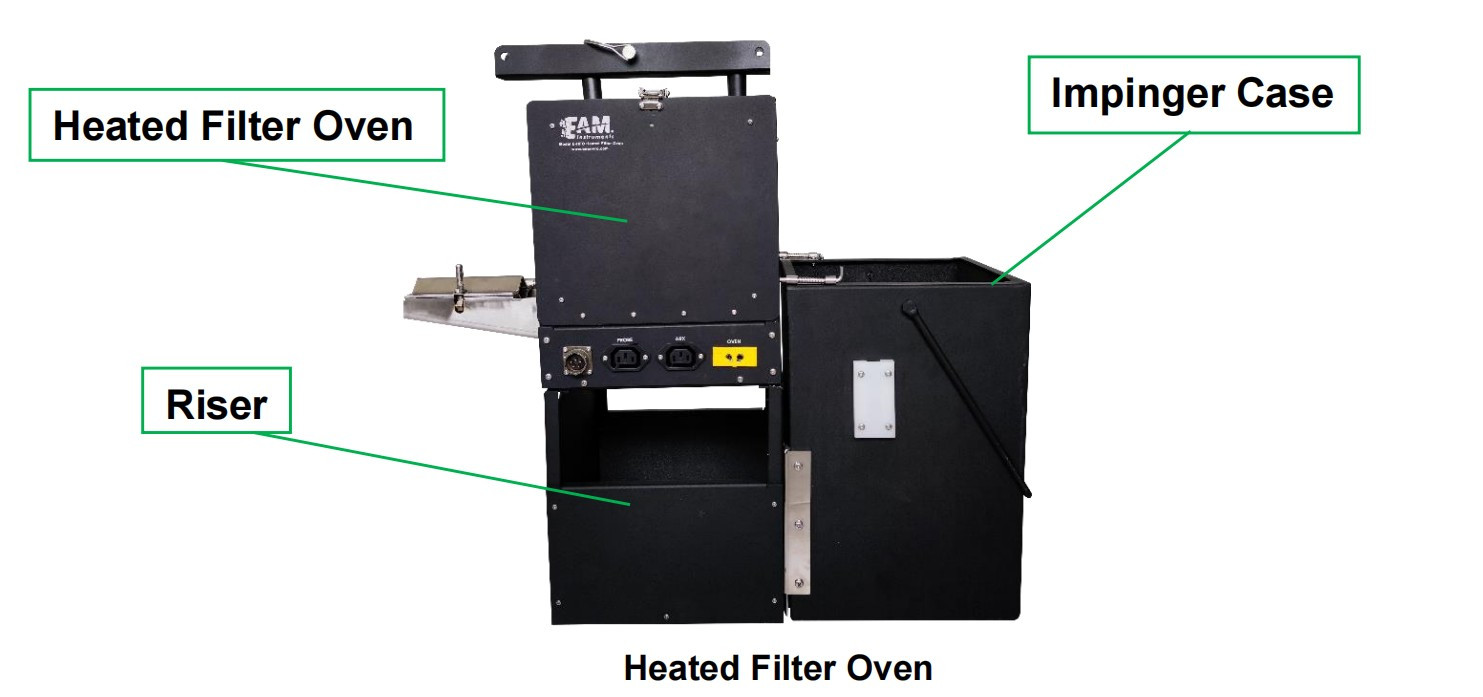

Modular Sample Case

Modular sample case didesain agar mudah diatur oleh pengguna dalam mengatur filter oven, riser, dan impinger case agar disesuaikan dengan berbagai konfigurasi yang diinginkan.

Heated Filter Oven

Terbuat dari lapisan alumunium yang didesain tahan panas. Dengan konstruksi panel yang berbahan stainless steel agar tahan karat dan kokoh. Memiliki dua pintu yang dapat memudahkan kita dalam mengakses peletakan filter.

Modular Sample Case

Dilengkapi dengan probe clamp berbahan stainless steel dan 2 impinger case slide untuk pemasangan impinger case.

Spesifikasi

1. Daya pemanas 500 watt
2. Dilengkapi dengan probe clamp berbahan stainless steel.
3. Dimensi : 13.5 inci x 9.5 inci x 9.5 inci, (34,3 cm x 24 cm x 24 cm).
4. Konektor amphenol 5 pin standar.
5. Tersedia 2 stop kontak untuk probe dan aux.
6. Tersedia 1 buah soket termokopel oven.

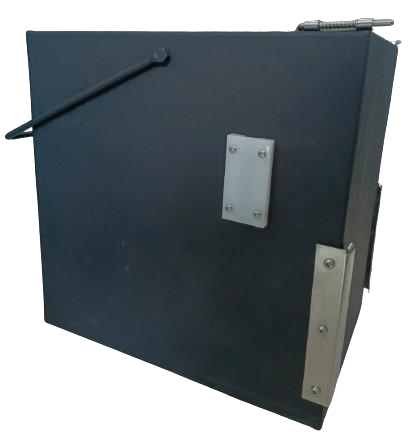

Impinger Case

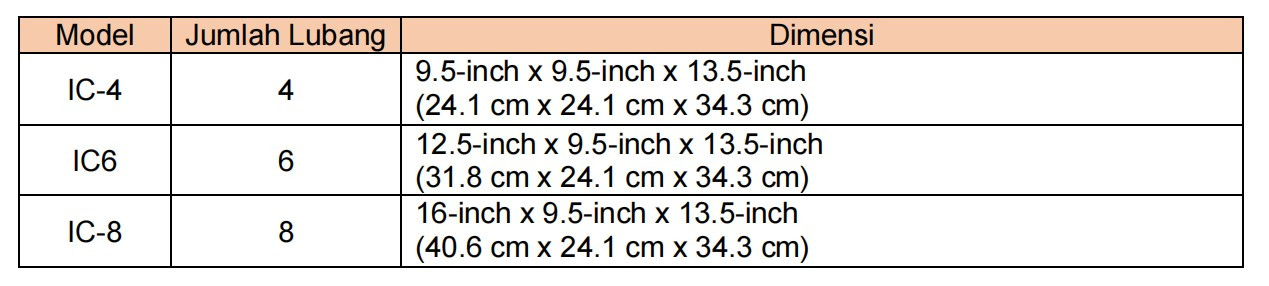

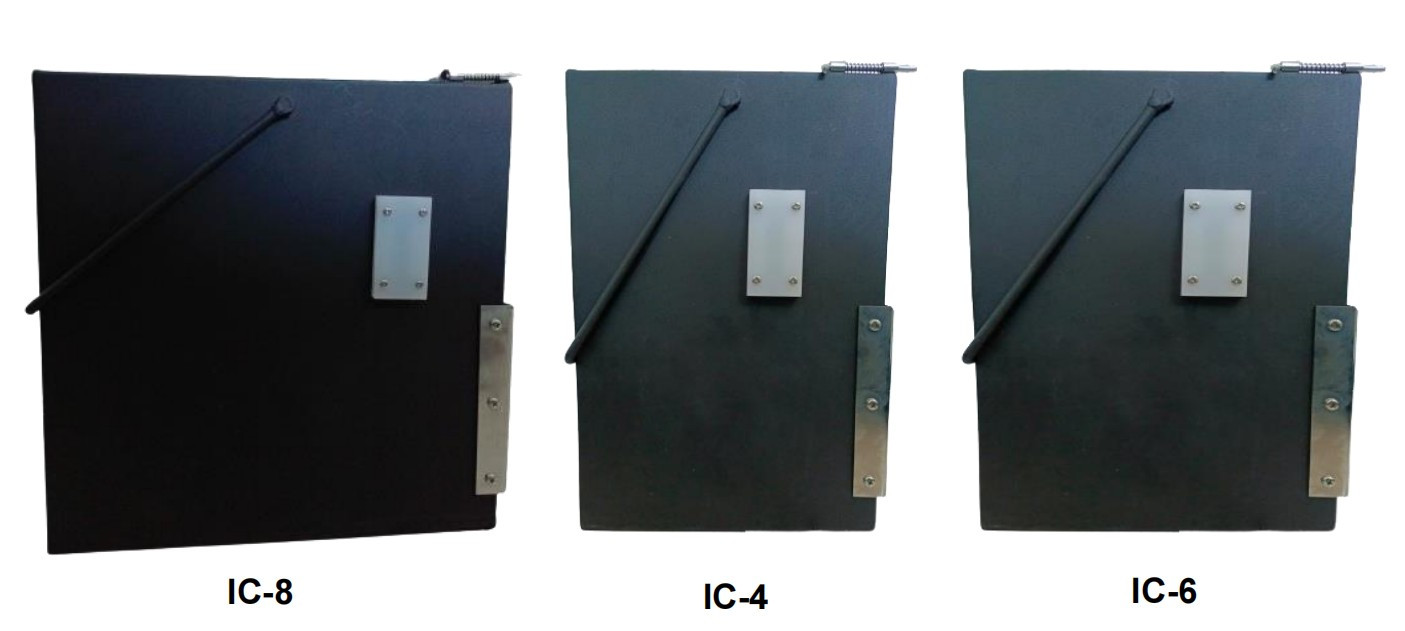

Box ini dibuat dari aluminium dan sisipan busa yang sudah dilubangi untuk menahan botol impinger. Box ini dilengkapi pegangan dan dua braket untuk dipasang pada frame sehingga box dapat dilepas pasang dengan mudah. Terdapat beberapa pilihan untuk impinger case sebagai berikut :

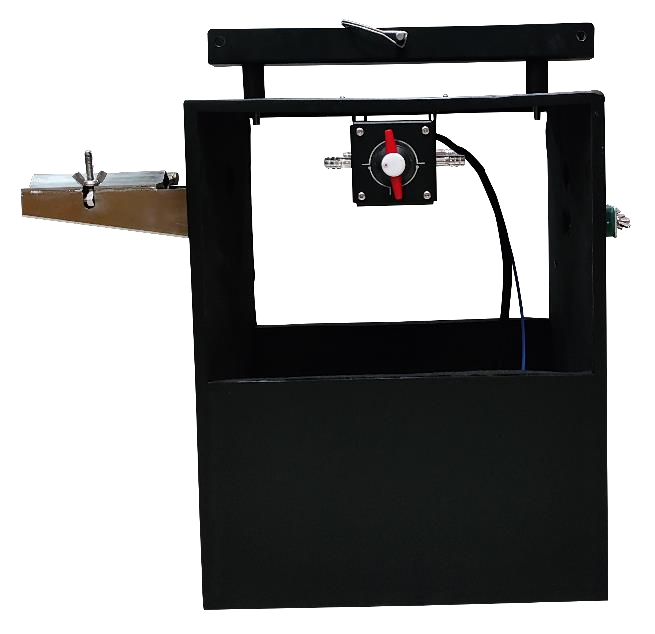

Hot Box

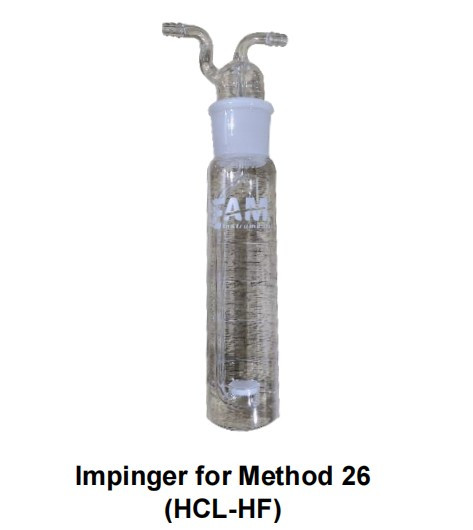

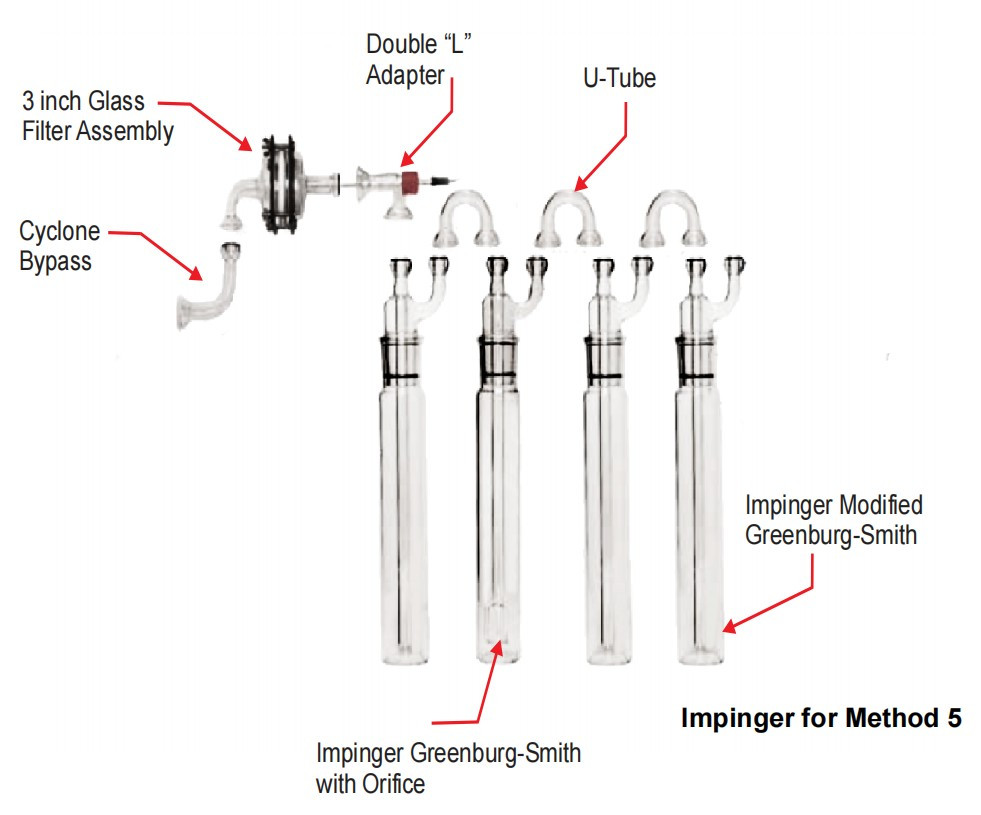

Glassware

Tersedia untuk method 5, 17 dan method 26 (HCL- HF). Dibuat dari bahan kaca borosilikat dengan ball joint yang dilengkapi seal O-ring. Untuk pemesanan dapat dilakukan secara terpisah atau satu set.

Glass Filter

Terbuat dari rangkaian bahan aluminium clamps atas bawah, glass filter inlet dan outlet, filter material PTFE dan silicone O-rings. Pemesanan dapat dilakukan satuan ataupun satu set.

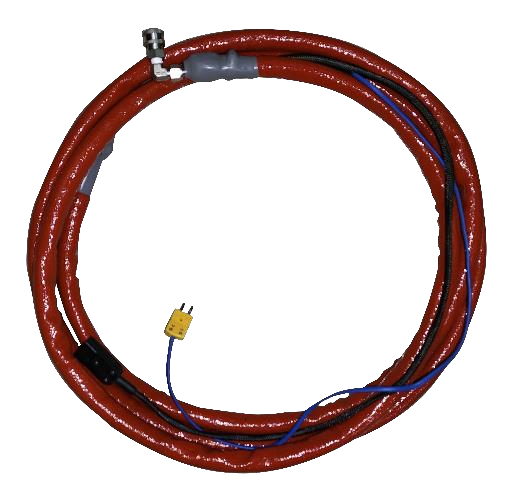

Heated Line

Digunakan saat lokasi pengambilan sampel memiliki akses terbatas dan ruang yang tidak mencukupi. EAM  Instruments memproduksi saluran sampel yang dipanaskan untuk digunakan antara rakitan filter dan saluran masuk impinger yang pertama.

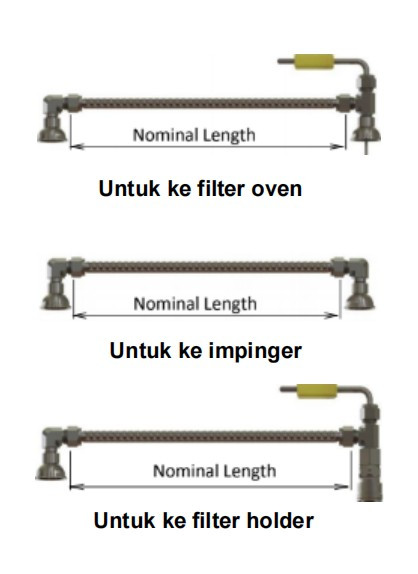

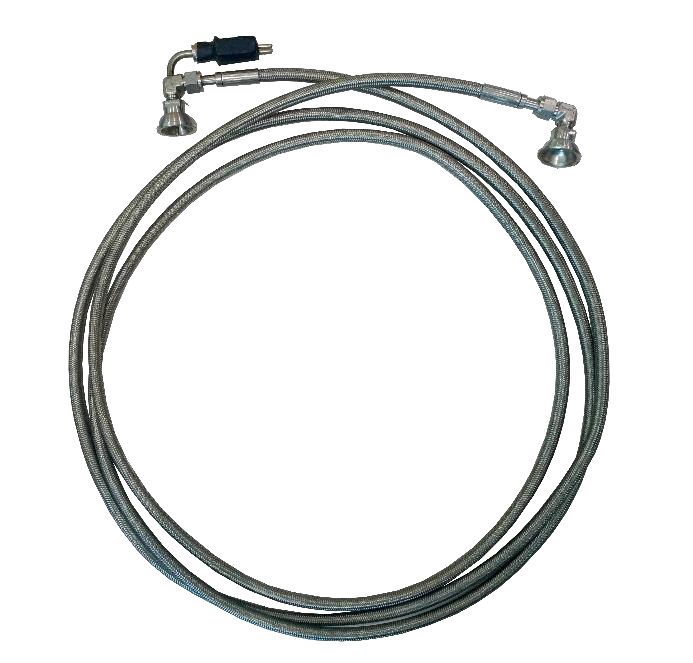

Unheated Sample Line

Terdapat 3 jenis untuk unheated sample line (Flexible Hose), yaitu untuk ke filter oven, filter holder dan untuk ke impinger.

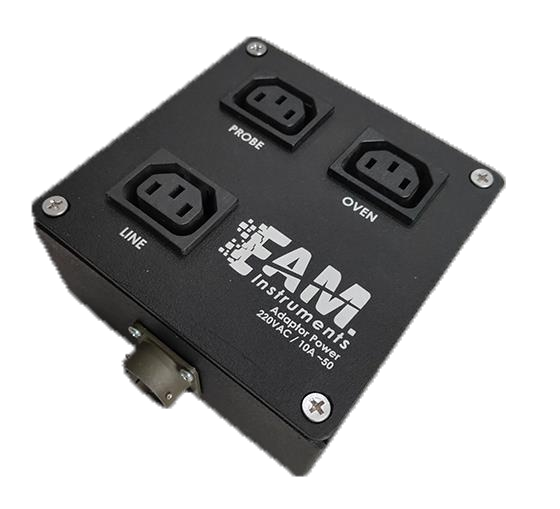

Power Box Adaptor

Tersedia 2 model adaptor power, yang mana masing-masing sudah disesuaikan dengan kebutuhannya.  Power Box Adaptor terhubung ke power konektor 4-pin amphenol dan menyediakan daya untuk tiga stop kontak. Adaptor ini digunakan bersama dengan Metode 5 Compact, Metode 8, Metode 17, dan dalam situasi pengambilan sampel lainnya (jika daya untuk probe tidak tersedia karena tidak adanya filter box).

Spesifikasi

1. Power box  adaptor 220 volt
2. Tersedia 3 stop kontak
3. Konektor amphenol 5 pin atau 4 pin (sesuai keinginan)

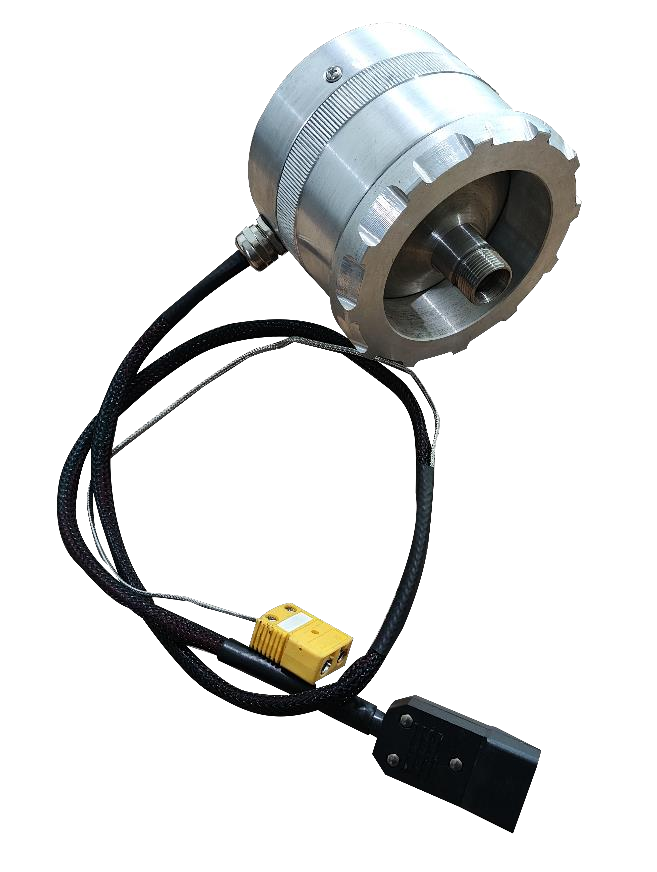

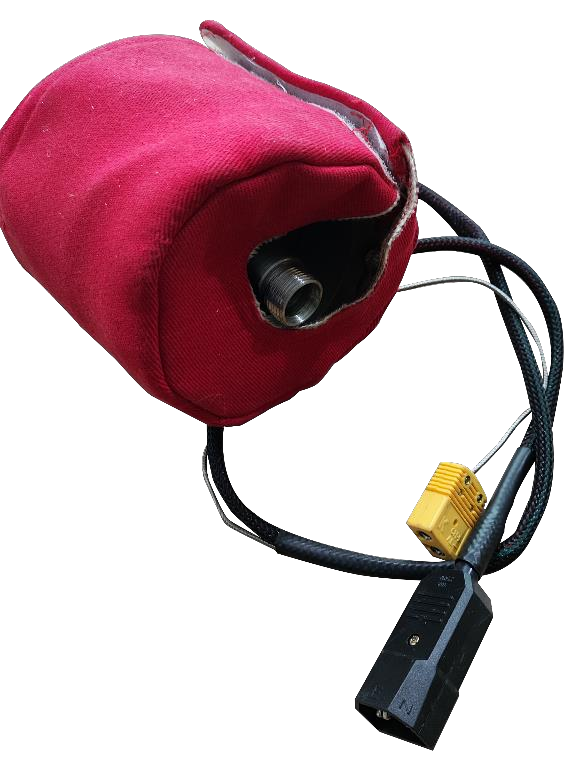

Filter Holder

Alat compact yang digunakan sebagai penghantar panas untuk mengurangi kondensasi pada tabung impinger dan menjaga suhu panas tetap stabil. Filter ini sudah dirakit dengan insulated blanket. Yang mana berfungsi untuk melindungi panas yang dihasilkan filter holder.

Spesifikasi:

1. Daya watt dengan tegangan 220 volt
2. Inlet: 5/8 inch tube union
3. Outlet: 3/8 inch FNPT dan flow male quick connect

Strain Relief

Strain Relief 1

Digunakan untuk penghubung probe ke flexible.

Strain Relief 2

Strain relief 2 digunakan sebagai penghubung sample line dari filter oven yang mana sudah dilengkapi dengan termokopel.

Strain Relief 3

Strain relief 3 digunakan sebagai penopang heated line ke impinger.

Aksesories dan Sparepart

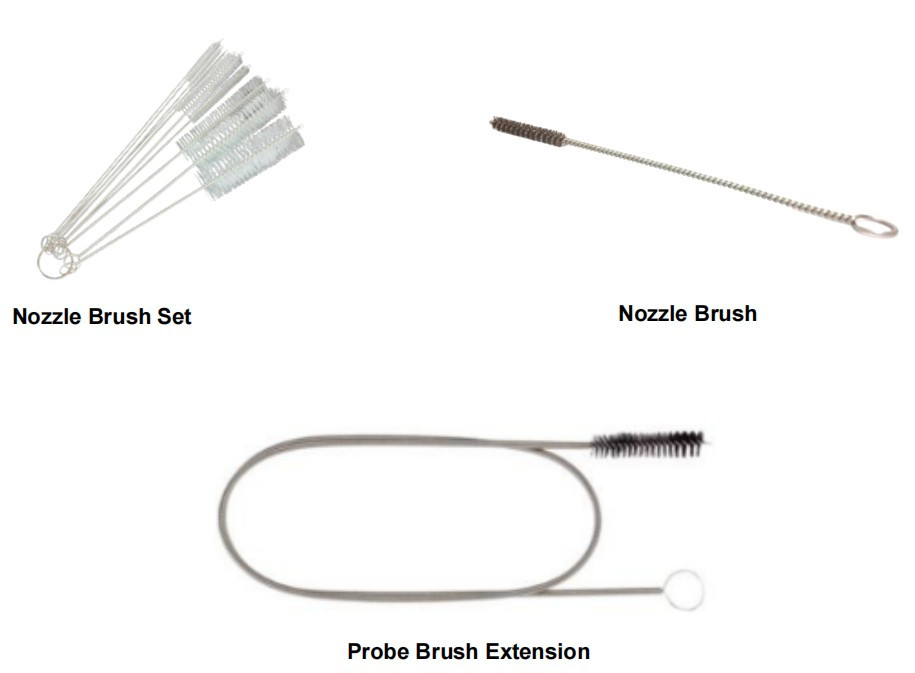

Nozzle  dan Probe  brush
Terdiri dari satu set sikat nozzle dengan 3 diameter berbeda 3/16” 5/16” dan 1/2”. Pemesanan dapat disesuaikan dengan  keinginan. Kami menyediakan satuan maupun satu set. Untuk probe brush, kami sediakan satuan dan juga satu set. Untuk panjang bisa sesuaikan dengan keinginan anda.

Ball Join Clamp

Tersedia  clamp berbahan stainless steel sebagai penjepit ball joint impinger.
